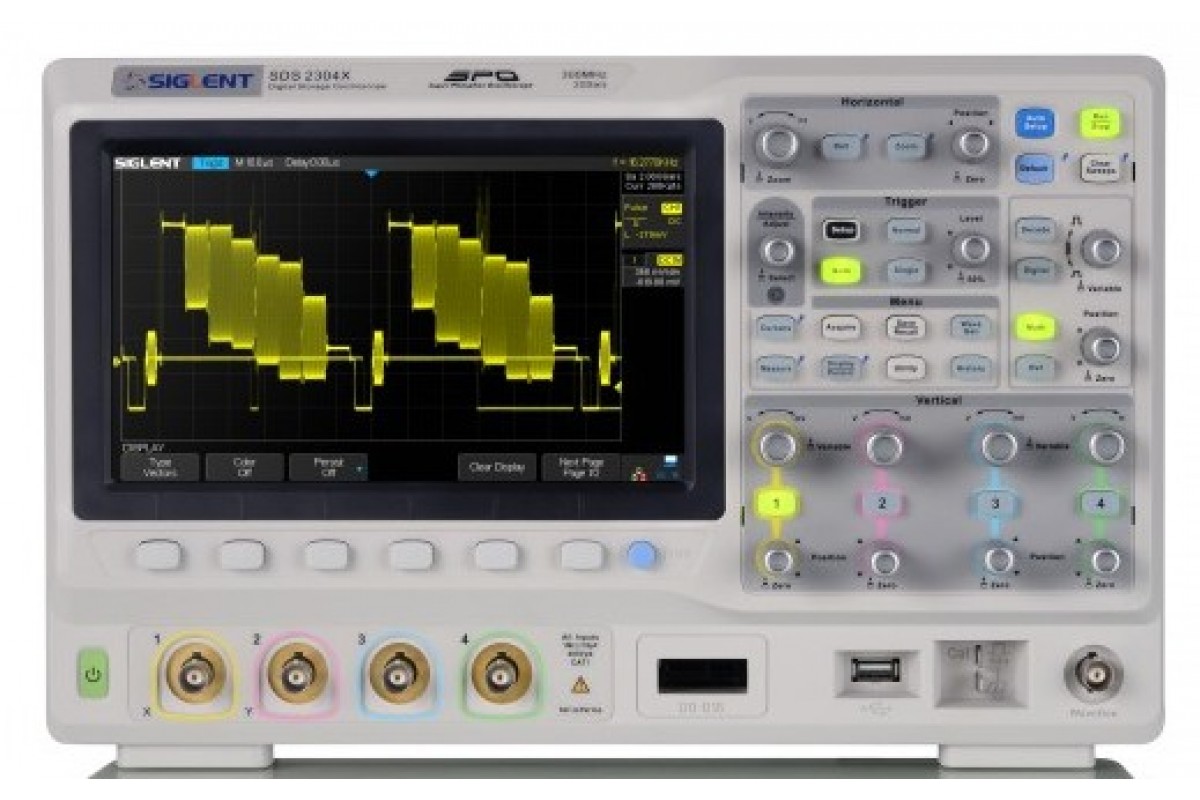

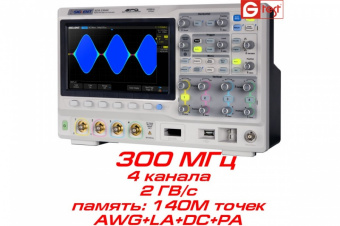

Цифровой осциллограф Siglent SDS2304X

SDS2304X высокоэффективный 4-х канальный цифровой осциллограф Siglent для выполнения захвата и анализа самых сложных сигналов. Осциллограф SDS2304x имеет полосу пропускания 300МГц, характеризуется высокой скоростью выборки 2,0 ГВ/с, и наибольшим объёмом памяти 140М точек. Отличительной особенностью осциллографов SDS2304X является инновационная внутрення архитектура обработки данных - SPO (Super Phosphor Oscilloscope), обеспечивающая  наивысшую скорость захвата осциллограмм - до 500 000 форм сигналов в секунду!, а также температурную градацию частоты повторения формы сигнала.

Больший объем памяти для каждого канала 70М точек (140М точек - общий для 2-х каналов), скорость выборки 2,0 ГВ/с совместно с новой архитектурой обработки данных, мощной системой синхронизации, позволили реализовать уникальные возможности захвата и детального анализа трудноуловимых сигналов, цифровых потоков на шинах последовательной передачи. Расширенные функции математического анализа, анализа мощности (качества энергии) обеспечивают преимущество в решении самых сложных задач. Возможность активации функций логического анализатора, генератора сигналов произвольных форм самым анализа мощности, использовать интеллектуальную систему синхронизации, в том числе для HDTV, а также генератор произвольных форм сигналов - далеко не полный перечень преимуществ осциллографов Siglent 2000х-й серии.

Для выполнения измерительных задач которые требуют гальванической развязки каналов предлагается опция ISFE.

Купить осциллограф Siglent SDS2304x для анализа смешанных сигналов можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".

ОСОБЕННОСТИ цифрового осциллографа SDS2304x для анализа смешанных сигналов:
• Полоса пропускания 300 МГц, 4 канала
• Частота дискретизации в реальном времени: до 2 ГВ/с
• Новое поколение технологии SPO (цифровой фосфор)
     - Скорость до 140 000 форм/сек (обычный режим), и 500 000 форм/сек. (режим последовательности)
     - Поддержка 256-уровня градации интенсивности и цвета дисплей температуры
     - Большой объем памятии до 140М точек
     - Расширенная система синхронизации.
• Интеллектуальная система захвата включающа захват по маске и видео (HDTV) потока

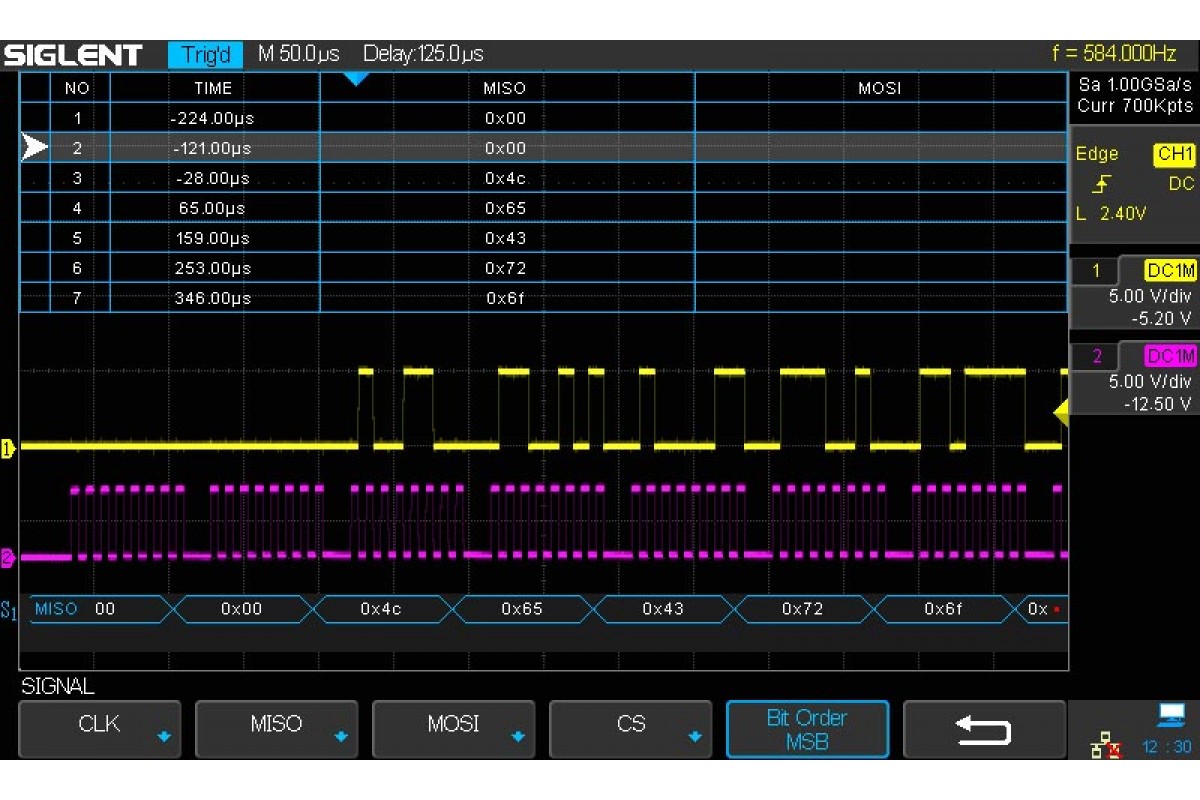

• Поддержка захвата и декодирования IIC, SPI, UART, RS232, CAN и LIN
• Низкий уровень собственных шумов,  усиление в диапазоне от 1 мВ/дел до 10 В/дел
• Быстрый доступ к 10-ти наиболее часто используемым функция
• Сегментированная выборка, делит общий массив памяти на 80 000 сегментов, каждый из которых проверяется на условие захвата заданное пользователем, тем самым снижая до минимума "мёртвую зону" увеличивая скорость захвата по выбранному параметру
• Функция записи осциллограмм до 80 000 кадров!
• Автоматические измерения 37-ми параметров, статистическая обработка, математический анализ
• Математические функции: сложение, вычитание, умножение, деление, интергирование, дифференцирование, корень квадратный
• Аппаратная реализация функции PASS/FAIL гарантирует высокую скорость тестирования
• 16-ти канальный логический анализатор (МSO опция), скорость выборки до 500 MВ/с, длина записи до 140М точек / канал
• Генератор сигналов произвольной формы, полоса: 25 МГц  (предварительно реализованы 10 форм сигналов) (опция)
• Большой 8-дюймовый (21 см.) TFT-дисплей дисплей с разрешением 800х480

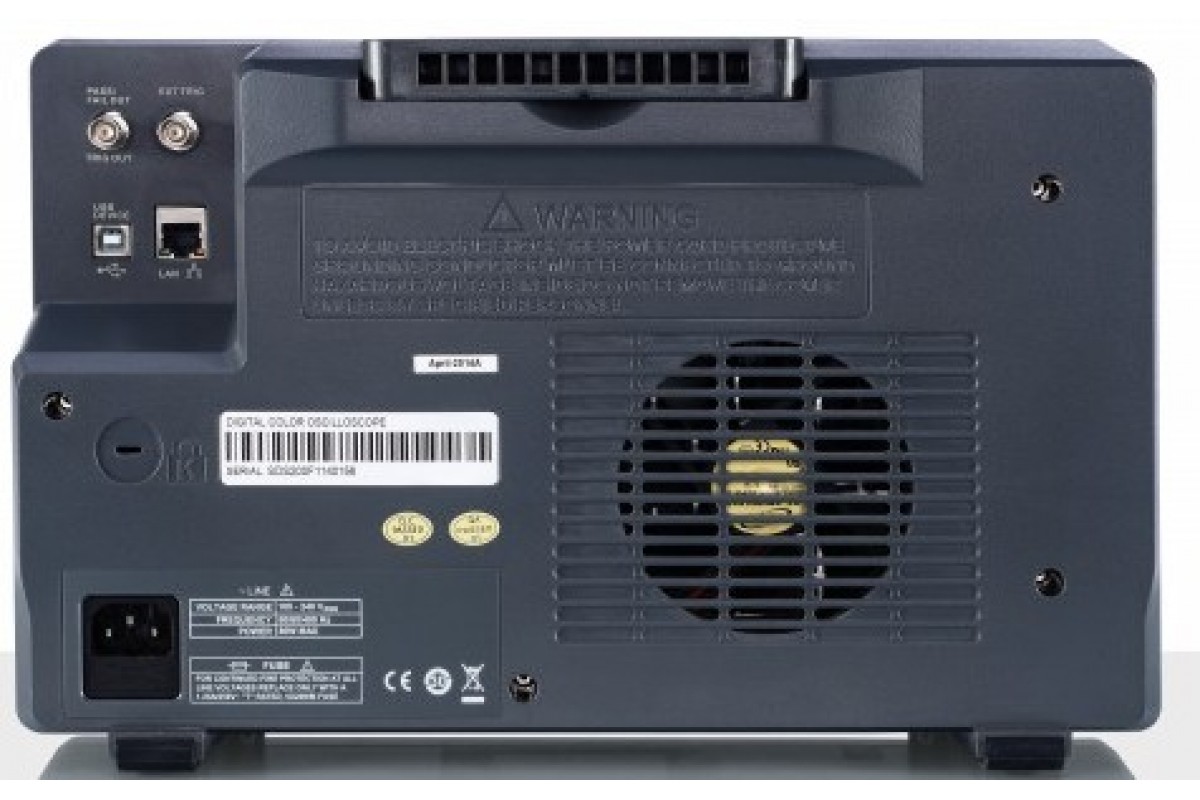

• Интерфейсы: USB Host, USB Device (USBTMC), LAN (VXI-11), Pass/Fail, Trigger Out, GPIB (опция)
• Поддержка SCPI - команд дистанционного управления
• Многоязычный интерфейс пользователя с встроенной системой помощи.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ осциллогафов серии Siglent SDS2000X:

Модель	SDS2072X	SDS2074X	SDS2102X	SDS2104X	SDS2202X	SDS2204X	SDS2302X		SDS2304X
Полоса пропускания / скорость нарастания	70 МГц  / 5,0 нс		100 МГц  / 3,5 нс		200 МГц  / 1,7 нс		300 МГц  / 1,2 нс
Количество каналов	2+EXT	4+EXT	2+EXT	4+EXT	2+EXT	4+EXT	2+EXT		4+EXT
Скорость выборки	2 ГВ/с (один канал) / 1 ГВ/с (два канала)
Объем памяти	140М точек (один канал) / 70М точек (два канала)
Скорость захвата осциллограмм	500 тыс. осциллограмм/сек. (последовательный режим) / 140 тыс. осциллограмм/сек. (нормальный режим выборки)
Логический анализатор	SDS-2000X-16LA  16-ти канальный (опция)
Генератор сигналов, 25МГц	SDS-2000X-FG  (опция)
Анализ мощности	SDS-2000X-PA  (опция)
Декодирование	SDS-2000X-DC - IIC, SPI, UART/RS232, CAN, LIN (опция)

Входные параметры

Количество каналов	2 / 4 канала осциллографические + внешний вход синхронизации / 16-ть логических каналов (опция)
Входной импеданс	высокоомный: 1 МОм±2%, 23 пФ;  50 Ом: 50 Ом ±2%
Режимы входа	AC, DC, GND
Максимальное входное напряжение	±400В ампл., САТI, САТII (высокоомный); ±5 В пик. (50 Ом)
Развязка каналов	более 35 дБ
Коррекция по коэффициенту пробника	0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X

Горизонтальная развертка

Диапазон временных разверток	от 1,0 нс до 50 с/дел.
Скорость захвата	500 тыс. форм сигналов/сек. (последовательный режим) / 140 тыс. форм сигналов/сек. (нормальный режим выборки)
Цветовая градация	256 уровней + температурный спектр от частоты повторения формы осциллограммы
Режим дисплея	X-Y, X-T, масштаб, ROLL
Временная база	±25 ppm

Система синхронизации

Режимы синхронизации	авто, норм., единичный захват
Условия синхронизации	Edge, Slope, Pulse, Video, Window, Interval, Dropout, Runt, Pattern, IIC, SPI, UART/RS232, CAN, LIN
Источник синхронизации	СН1, CH2,СН3, CH4, внешний вход синхронизации,  внешний вход синхронизации/5, сеть питания
Декодирование	I2C, SPI, CAN, LIN, UART/RS232 (опция)

Система цифровой обработки

Тип выборки	в реальном времени
Скорость выборки	2 ГВ/с (один канал) / 1 ГВ/с (два канала)
Объем памяти	140М точек (один канал) / 70М точек (два канала)
Режим выборки	прямая выборка, регистрация пиков, усреднение, высокое разрешение
Усреднение	2, 4, 8, 16, 32, 64, 128, 256, 512, 1024
Режим формирование формы	векторный, точечный, 256-уровней градации яркости + цветной градиент
Алгоритм восстановления сигнала	sin(x)/x, линейный

Система измерений и математической обработки

Автоматические измерения	Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF,LRR,LRF, LFR, LFF
Курсорные измерения	ручной режим установки курсоров, режим слежения (авто установка). delta-измерения
Функции математические	сложение, вычитание, умножение, деление, БПФ, дифференцирование, интегрирование, извлечение корня квадратного.

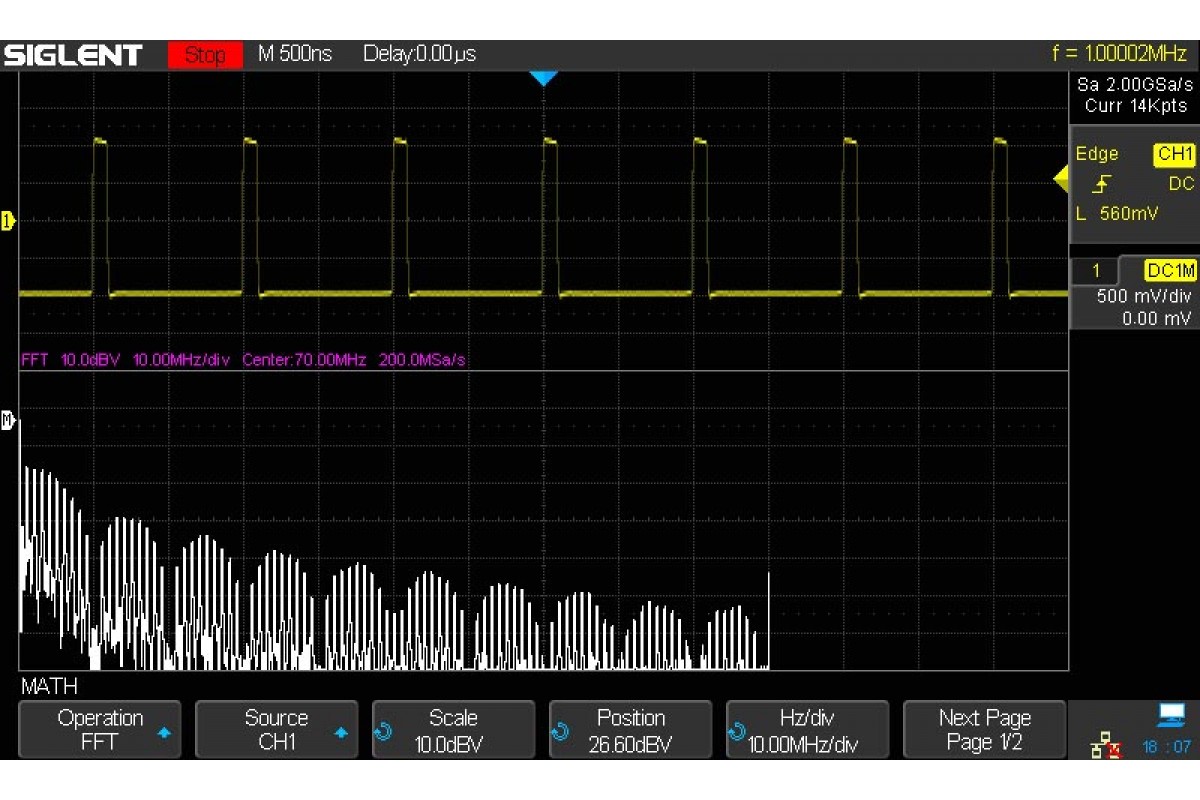

БПФ	количество точек в анализе: 1024, окна: Хенинга, Хаминга, Блекмена, алгоритм прямоугольников

Общие характеристики

Дисплей	8" (21см) технология TFT, подсветка LCD
Разрешение	800 х 480
Глубина цвета	24 бита
Контраст	500 : 1
Количество делений	8 х 14 делений
Язык интерфейса	английский
Питание	100-240 В, 45-440 Гц, <60 Вт (SDS),  <150 Вт (MSO)
Габариты	352 (ширина) х 128 (глубина) х 224 (высота)
Масса	3,4 кг. для двухканальных моделей; 3,6 кг. для четырёхканальных моделей,

Параметры окружающей среды

Температура	рабочая от 0 °С до 50 °С, хранения от -30 °С до 70 °С
Влажность	от 5% до 95% RH, в соответствии с MIL-PRF-28800F
Высота	рабочая до 3000 м, хранения до 15266 м

Генератор произвольных форм сигналов (опция SDS-2000X-FG)

Количество каналов	1 канал
Полоса пропускания	от 1 мкГц до 25 МГц
Скорость выборки	125 МВ/с
Разрешение по частоте	1 мкГц
Амплитуда	от 4 мВ до 6 В (высокоомный), от 2 мВ до 3 В (50 Ом)
Разрешение	14 бит, по амплитуде
Формы сигналов	Sine, Square, Ramp, Pulse, DC, Noise, Cardiac, Gaus Pulse, Exp Rise, Exp Fall, Arb
Точность по частоте	±50 ppm
Выходной  импеданс	50 Ом / HiZ
Защита от короткого замыкания	встроенная

Логический 16-ти канальный анализатор  (опция SDS-2000X-16LA)

Количество каналов	16 каналов, в двух группах: D0-D7, D8-D15
Скорость выборки	500 МВ/с
Объём памяти	14М точек/канал
Разрешение	14 бит, по амплитуде
Детектируемый импульс	4нс
Логические уровни	TTL, CMOS, LVCMOS3.3, LVCMOS2.5, произвольные - устанавливаемые пользователем
Диапазон напряжений	от -3В до 3В

КОМПЛЕКТАЦИЯ
• Осциллограф SDS2304X - 1 шт.
• Пробники осциллографические  - 4 шт.
• Кабель USB  - 1 шт.
• Руководство пользователя - 1 экз.
• Гарантийный талон - 1 экз.

ОПЦИОНАЛЬНО
SDS-2000X-DC - декодирование IIC, SPI, UART/RS232, CAN, LIN
SDS-2000X-FG - генератор сигналов произвольной формы
SDS-2000X-PA - анализ мощности
SDS-2000X-16LA - логический анализатор 16-ти канальный
SPL2016 - 16 пробник 16-ти канальный
USB-GPIB - адаптер USB-GPIB
ISFE - гальваническая развязка каналов
Дополнительные пробники (токовые, высоковольтные, дифференциальные).

Большой TFT 8'' дисплей

Большой 21 см. TFT-LCD дисплей с разрешением 800х480. Реализован быстрый доступ к наиболее часто используемые функциям: автоустановка, курсоры, измерения, прокрутка, история, настройка послесвечения дисплея, масштабирование и печать. Модели 200 МГц, и 300 МГц поддерживают функцию автоопределения пробника.

Скорость захвата осциллограмм до 500000 форм/сек.

Высокая скорость захвата осцилллограмм(до 500000 форм/сек) позволяет захватить аномальные сигналы с низкой частотой повторения.

Режим выборки Eres - выборка со сниженным уровнем шумов

Режим выборки Eres позволяет существенно улучшить соотношение SNR вне зависимости от периодичности сигнала и стабильности триггера.

Аппаратно-программная реализация автоматического тестирования PASS/FAIL

Аппаратно-программная реализация функций тестирования PASS/FAIL  позволила увеличить скорость тестирования до 140000 тестов/сек. Простота генерации масок, высокая скорость тестирования и простота применения данной функции позволяют использовать её при серийном массовом тестировании электронных устройств.

Встроенный генератор сигналов произвольных форм.

Генератор сигналов имеет  10-ть предустановленных форм сигналов (синус, прямоугольник, пила, импульс, DC, шум, кардио импульс, экспонента, распределение Гаусса), кроме того с помощью программного обеспечения EasyWave PC  можно создать и загрузить до 4-х произвольных форм сигнала.

Большой объем памяти до 140M точек

Большой объём памяти 140М точек позволяет использовать высокую скорость выборки для высокой детализации сигнала: 2 ГВ/с при развёртке 5 мс/дел. Аппаратно реализованная функция масштабирования обеспечивает удобство её применения в поиске и анализе интересующих элементов осциллограммы.

256-ти уровневая градация интенсивности осциллограммы и температурный градиент.

Технология фосфорного осциллографа (SPO) обеспечивает 256-ти уровневую градацию яркости осциллограммы в зависимости от частоты ее повторения. Чем чаще повторяется форма сигнала тем ярче её свечение.

Температурный градиент выраженный цветовой палитрой более наглядно  информирует о частоте повторения той или иной формы сигнала.

Расширенна система синхронизации

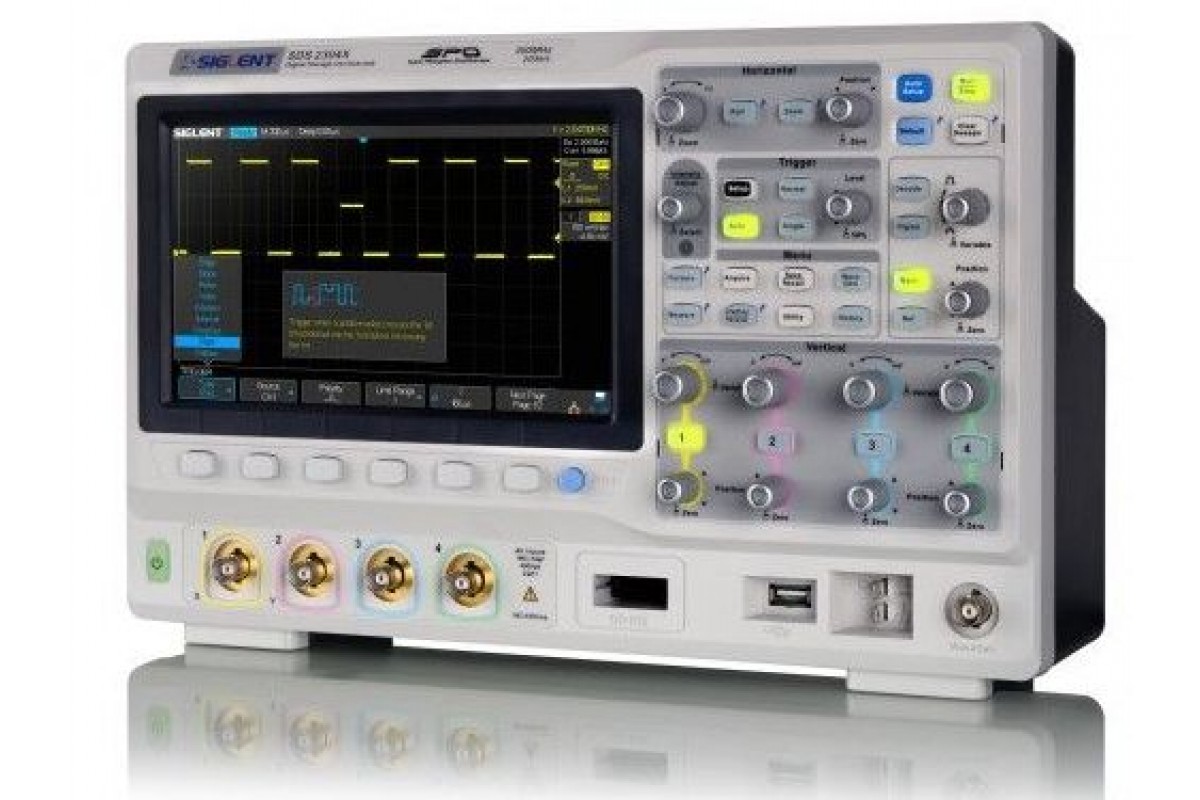

Расширенная система синхронизации предоставляет полноту возможностей по заданию условий захвата и синхронизации. При выборе условий захвата на дисплее появляется окно с детальным графическим пояснением выбранного условия, что удобно для пользователя который только начинает работу с прибором.

Функция памяти / регистратора.

Функция регистратора позволяет выполнить запись во внутреннюю быструю память осциллографа до 80000 кадров / осциллограмм с возможностью последующего просмотра.

Режим последовательной выборки!

В режиме последовательной выборки на дисплее не отображается форма сигнала, тем самым достигается высокая скорость захвата осциллограмм.
