СИЛОВОЙ КАБЕЛЬ

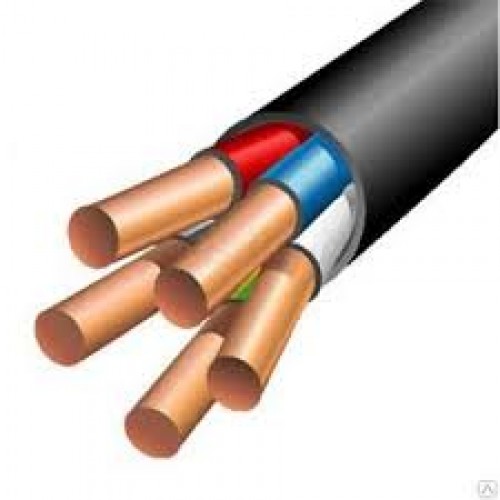

ВВГ

Токопроводящая жила - медная однопроволочная или многопрово­лочная сечением от 1,5 до 95 кв. мм. Количество жил: 2; 3; 4 или 5. Изоли­рованные жилы уложены параллельно ­или скручены. Изоляция жил - поливинилхлоридный пластикат (ПВХ). Оболочка – ПВХ. Назначение. Кабель предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напря­жение до 1 кВ частоты 50 Гц. Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Кабели не рекомендуются для прокладки в земле (траншеях). Применение. Кабель предназначен для эксплуа­тации в стационарном состоянии. Температура эксплуатации: от -50°С до +50°С. Радиус изгиба при монтаже должен быть не менее 7,5 диаметров про­вода. Минимальный срок службы - 30 лет.

АВВГ

Токопроводящая жила– алюминиевая однопроволочная или многопроволочная сечением от 2,5 до 120 кв. мм круглой или секторной формы. Количество жил: 2; 3; 4 или 5. Изоли­рованные жилы уложены парал­лельно или скручены. Изоляция жил - пластикат (ПВХ). Оболочка – ПВХ. Назначение. Кабель предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ частоты 50 Гц. Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Кабели не рекомендуются для прокладки в земле (траншеях). Применение. Кабель предназначен для эксплуа­тации в стационарном состоянии. Температура эксплуатации: от -50°С до +50°С. Радиус изгиба при монтаже должен быть не менее 10 диаметров про­вода. Минимальный срок службы - 30 лет.

 ВБбШв

Токопроводящая жила – медная, однопроволочная или многопроволочная сечением от 6 до 120 кв. мм.
Количество жил: 4, 5 круглой или секторной формы.

Изоляция жил – из поливинилхлоридного пластиката (ПВХ). Защитный покров – типа БбШв: броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней  ленты; защитный шланг, выпрессованный из ПВХ пластиката.

Назначение. Кабель предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ частоты 50 Гц, одножильные кабели применяются в сетях постоянного напряжения. Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.

Не распространяют горение при одиночной прокладке.

Применение. Кабель предназначен для эксплуатации в стационарном состоянии.
Температура эксплуатации: от -50°С до +50°С.
Радиус изгиба при монтаже должен быть не менее 10 диаметров про­вода.
Минимальный срок службы - 30 лет

АВБбШв

Токопроводящая жила – алюминиевая, однопроволочная или многопроволочная сечением от 6 до 120 кв. мм.
Количество жил: 4 круглой или секторной формы.

Изоляция жил – из поливинилхлоридного пластиката (ПВХ). Защитный покров – типа БбШв: броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты; защитный шланг, выпрессованный из ПВХ пластиката.

Назначение. Кабель предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ частоты 50 Гц, одножильные кабели применяются в сетях постоянного напряжения. Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.
Не распространяют горение при одиночной прокладке.

Применение.   Кабель предназначен для эксплуатации в стационарном состоянии.
Температура эксплуатации: от -50°С до +50°С.
Радиус изгиба при монтаже должен быть не менее 10 диаметров про­вода.
Минимальный срок службы - 30 лет.

  КВВГ

Токопроводящая жила – медная, однопроволочная сечением от 0,75 до 10 кв. мм.
Количество жил: от 4 до 37.
Изоляция жил - из поливинилхлоридного пластиката (ПВХ). Оболочка – ПВХ.

Назначение. Кабель предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В, для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах

выхода на поверхность. Также допускается прокладка на открытом воздухе

Применение. Температура эксплуатации : от -40°С до +50°С,
прокладки и монтажа от -15°С до +50°С.

Радиус изгиба при монтаже: не ме­нее 6 диаметров кабеля.

Минимальный срок службы кабеля - 15 лет.

АКВВГ

окопроводящая жила – алюминиевая, однопроволочная сечением от 2,5 до 10 кв. мм.
Количество жил: от 4 до 37.
Изоляция жил – из поливинилхлоридного пластиката (ПВХ).

Оболочка – ПВХ.

Назначение.  Кабель предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В, для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность. Также допускается прокладка на открытом воздухе.

Применение. Температура эксплуатации : от -40°С до +50°С,
прокладки и монтажа от -15°С до +50°С.

Радиус изгиба при монтаже: не ме­нее 6 диаметров кабеля.

Минимальный срок службы кабеля - 15 лет

КГ

Токопроводящая жила - медная, многопроволочная, круглой формы сечением от 1,5 до 70 кв. мм.
Количество жил: 1; 2;3;4.
Изоляция жил – изоляционная резина.
Оболочка - шланговая резина.

В одножильных кабелях допускается замена изоляции и оболочки изоляционно-защитной оболочкой.

Назначение. Кабель предназначен для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75°С.

Применение. Температура эксплуатации : от -40°С до +50°С,

прокладки и монтажа от -15°С до +50°С.

Радиус изгиба при монтаже: не ме­нее 8 диаметров кабеля.

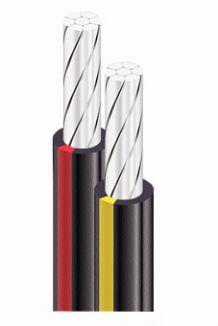

СИП

СИП-1, СИП-1А - провода самонесущие с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного термопластичного полиэтилена, с нулевой несущей жилой. Номинальное переменное напряжение до 1000В.


СИП-2, СИП-2А - провода самонесущие с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена, с нулевой несущей жилой. Номинальное переменное напряжение до 1000В.

(Буква «А» соответствует изолированной несущей жиле).

СИП-3 - провода одножильные со сталеалюминевой жилой или жилой из алюминиевого сплава, с защитной изоляцией из светостабилизированного сшитого полиэтилена.

Номинальное переменное напряжение до 20000В.

СИП-4 - провода самонесущие с алюминиевыми токопроводящими жилами , с изоляцией из светостабилизированного термопластичного полиэтилена.

Номинальное переменное напряжение до 1000В.

СИП-5 - провода самонесущие с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена.

Номинальное переменное напряжение до 1000В.


СИП-5нг - провода самонесущие с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированной сшитой полимерной композиции, не распространяющей горение.

Номинальное переменное напряжение до 1000В.

Назначение.  Предназначены для передачи и распределения электроэнергии  в воздушных линиях электропередачи и ответвлений к вводам в жилые дома и хозяйственные постройки.

Применение. Температура эксплуатации : от -50°С до +50°С,

прокладки и монтажа не ниже -20°С.

Минимальный срок службы - 25 лет.

АСБ

Провода состоят из алюминиевых проволок, скрученных правильной скруткой, с направлением скрутки соседних повивов в противоположные стороны, причем наружный повив имеет правое направление скрутки, сечением от 16 до 750 кв. мм.

Назначение.  Провода неизолированные предназначены для передачи электрической энергии в воздушных электрических сетях.

Применение.   Допустимая температура нагрева жил 90°С.

Минимальный срок службы - 45 лет.
